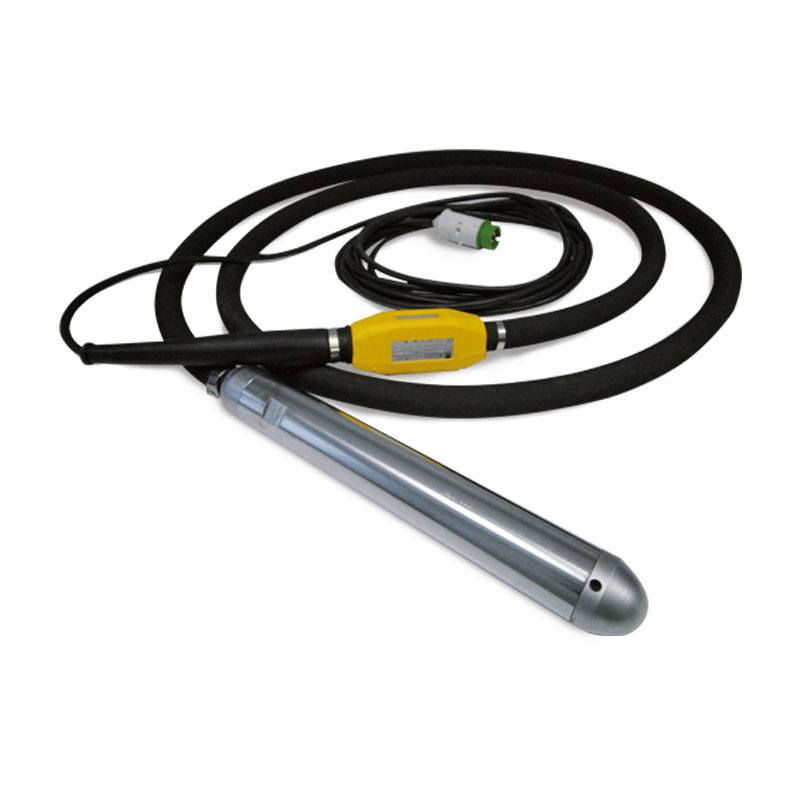

VH – Internal electric vibrators

The range of electric concrete vibrators of VH is designed to work in direct contact with concrete to optimize compaction, for this reason they are also called immersion vibrators.
VH concrete pokers are capable of developing high centrifugal forces at a constant speed; the high wear resistance makes them suitable for all types of concrete processing, even in continuous operation in harsh conditions.

Begär information
Teknisk dokumentation
Fördelar
  • No overheating
  • Easy maintenance
  • Long life of the vibrator head
  • 100% Water Proof
MAXIMUM DURABILITY
HIGH PERFORMANCE
Certifieringar
  • EG-direktiv och senare ändringar: 2006/42/EG – 2006/95/EG Överensstämmelse verifierad enligt följande standarder: IEC 60745-1, IEC 60745-2-12, IEC 60034-1

Vantaggi

  • Alta efficienza operativa
  • Nessuna interruzione del lavoro
  • Nessuna manutenzione
  • Sicuro

Senza elettricità

Certificazioni

CE: Direttive comunitarie e successive modifiche: 2006/42/EC – 2006/95/EC

Modell Vibration Arbetstryck Kompakteringskraft Huvuddiameter
vpm bar Kw mm
VHN 38 - - 20 38
VHN 50 - - 25 50
VHN 59 - - 35 59
VHP 50 - - 40 50
VHP 59 - - 45 59
VHP 65 - - 50 65
VHP-R 59 - - 45 59
VHP-R 65 - - 50 65

Tekniska egenskaper

Arbetscykel

Continuous S1

Inmatning

42V-3ph – 200Hz

Nominell frekvens

12.000 vpm

Isoleringsklass

F (T° max = 155 °C)

Termiska brytare

Inside the stator. Max T °C = 150 °C

Arbetstemperatur

From -20 °C to +40 °C

Huvud

Ball bearing: n.2 VHN 50 / VHN 59 – n.4 VHN 38 and complete VHP range
Protection class IP68
Hardening treatment for VHN and chrome plating for VHP

Elskåp

Polyamide (nylon +30% fiber glass) with gasket, cable protection, yellow colour
IP66 protection
Designed for continuous use and resistant to wear and tear

Driftsslang

5 m SBR rubber hose with inner textile reinforcement

Anslutningskabel

10 m neoprene electric cable HO7RN-F with 3 pin plug (42V – 3 phase, IP44)

Vibrerande avslutningshuvud

steel (VHN), chromate (VHP)

Elskåp

colour yellow Ral 1007

Alternativ

Rubber cap

Sektorer
  • Betongkonsolidering
  • Block & Tegel
  • Bygg- och anläggningsbranschen
  • Utrustning för prefabricering
Användningsområden
  • Formverk

Settori

  • Edilizia e Costruzioni
  • Blocchi e laterizi
  • Compattazione del calcestruzzo
  • Impianti e attrezzature per prefabbricati

Applicazioni

  • Tavolo vibrante per calcestruzzo
  • Stampo
  • Cassaforma

Katalog

Ladda ner den fullständiga katalogen över OLI:s betongvibratorer.

Nedladdning
